الملف التعريفي للمصعد
منصة الرفع
03. هاتف طوارئ
يتم توفير نظام اتصال ثنائي الاتجاه من ضمن المواصفات القياسية لمصعد تي ار دي. يعد توفير نظام اتصالات في حالة الطوارئ من الطلبات الالزامية من أجل الامتثال مع الدليل القياسي EN81-41.
04. أرضية مقاومة للإنزلاق
الخيار القياسي للارضيات هو اشرطة سوداء مقاومة للانزلاق، و كخيار اضافي يمكن اختيار أغطية للأرضيات مصنوعة من الفينيل (vinyl) ، مع ضمان مدى الحياة على خاصية عدم الانزلاق.
01. وحدة التحكم
تم تصميم وحدة التحكم في مصعد تي ار دي ١٠٠ لتناسب استخدام جميع فئات المجتمع، بما في ذلك ذوي الاحتياجات الخاصة، ولذلك فإن وحدة التحكم في المصعد تكون بشكل عرضي مع زر توقف طوارئ.
02. شاشة العرض
كجزء من المواصفات القياسية تتوفر المنصة بشاشة لعرض رقم الدور وسماعة للإعلان عن الدور، وتتوفر ميزة الإعلان عن الدور باللغتين العربية والإنجليزية.
منصة الرفع
02. شاشة العرض
كجزء من المواصفات القياسية تتوفر المنصة بشاشة لعرض رقم الدور وسماعة للإعلان عن الدور، وتتوفر ميزة الإعلان عن الدور باللغتين العربية والإنجليزية.
01. وحدة التحكم
تم تصميم وحدة التحكم في مصعد تي ار دي ١٠٠ لتناسب استخدام جميع فئات المجتمع، بما في ذلك ذوي الاحتياجات الخاصة، ولذلك فإن وحدة التحكم في المصعد تكون بشكل عرضي مع زر توقف طوارئ.
04. أرضية مقاومة للإنزلاق
الخيار القياسي للارضيات هو اشرطة سوداء مقاومة للانزلاق، و كخيار اضافي يمكن اختيار أغطية للأرضيات مصنوعة من الفينيل (vinyl) ، مع ضمان مدى الحياة على خاصية عدم الانزلاق.
03. هاتف طوارئ
يتم توفير نظام اتصال ثنائي الاتجاه من ضمن المواصفات القياسية لمصعد تي ار دي. يعد توفير نظام اتصالات في حالة الطوارئ من الطلبات الالزامية من أجل الامتثال مع الدليل القياسي EN81-41.
منصة الرفع
01. وحدة التحكم
تم تصميم وحدة التحكم في مصعد تي ار دي ١٠٠ لتناسب استخدام جميع فئات المجتمع، بما في ذلك ذوي الاحتياجات الخاصة، ولذلك فإن وحدة التحكم في المصعد تكون بشكل عرضي مع زر توقف طوارئ.
02. شاشة العرض
كجزء من المواصفات القياسية تتوفر المنصة بشاشة لعرض رقم الدور وسماعة للإعلان عن الدور، وتتوفر ميزة الإعلان عن الدور باللغتين العربية والإنجليزية.
03. هاتف طوارئ
يتم توفير نظام اتصال ثنائي الاتجاه من ضمن المواصفات القياسية لمصعد تي ار دي. يعد توفير نظام اتصالات في حالة الطوارئ من الطلبات الالزامية من أجل الامتثال مع الدليل القياسي EN81-41.
04. أرضية مقاومة للإنزلاق
الخيار القياسي للارضيات هو اشرطة سوداء مقاومة للانزلاق، و كخيار اضافي يمكن اختيار أغطية للأرضيات مصنوعة من الفينيل (vinyl) ، مع ضمان مدى الحياة على خاصية عدم الانزلاق.
مصعد تي ار دي ١٠٠
ان كان للكفاءة عنوان، فمصعد تي ار دي ١٠٠ يجسد هذا المعنى على أرض الواقع.
يحتوي مصعد تي ار دي ١٠٠ على منصة مفتوحة الجوانب مع رؤية بانورامية، ويقودها نظام مسمار لولبي بسيط ومحكم.
يتم تركيب المصعد داخل برج خاص للحركة العامودية، لذلك فأنه يمكن تركيبه في مساحات صغيرة و بدون الحاجة لأعمال انشائية، ويتناسب المصعد مع الاستخدام الد اخلي والخارجي كذلك.
المقاسات
1100 x 1100
1300 x 1300
1500 x 1500
التقنية والسرعة
تقنية المسمار اللولبي
سرعة ١٥ سم / الثانية
عدد الأدوار
يصل إلى ٤ أدوار بحد أقصى ١٦ متر
التركيب
مناسب للتركيب الداخلي أو الخارجي
المقاييس العالمية
المواصفات والمقاييس السعودية (سابر)
المقاييس الأوروبية EN 81-41
الكهرباء
240V / 1-phase / 60Hz
RAL Colours
RAL 7016
RAL 7040
RAL 7035
RAL 9010
الألوان
زجاج مثلج
زجاج مظلل
زجاج شفاف
الزجاج
المواصفات والخيارات
01. صفائح صلبة
يتم تصنيع الصفائح الصلبة من مادة البولي يوريثين مع صفيحة حديدية إضافية وتغطى بطلاء لامع من قائمة ألوان RAL حسب الاختيار.
02. صفائح زجاجية
صفائح بانورامية مصنوعة من الزجاج المغلف ويمكن الاختيار بين ثلاث أنواع من درجة شفافية الزجاج.

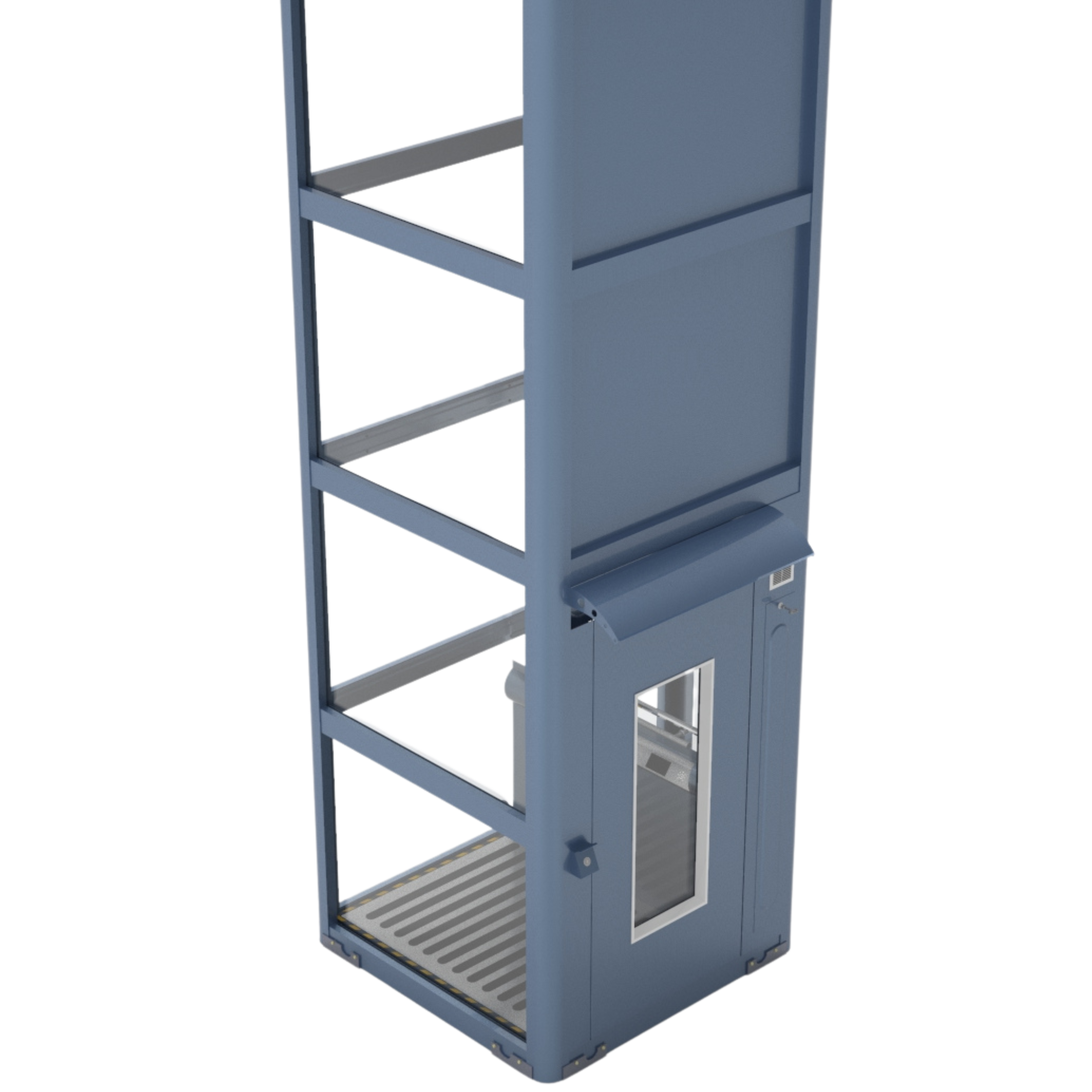

برج المصعد
01. صفائح صلبة
يتم تصنيع الصفائح الصلبة من مادة البولي يوريثين مع صفيحة حديدية إضافية وتغطى بطلاء لامع من قائمة ألوان RAL حسب الاختيار.
02. صفائح زجاجية
صفائح بانورامية مصنوعة من الزجاج المغلف ويمكن الاختيار بين ثلاث أنواع من درجة شفافية الزجاج.
برج المصعد
المواصفات والخيارات
1100x1100
1300x1300
1500x1500
المقاسات
التقنية والسرعة
تقنية المسمار اللولبي
سرعة ١٥ سم / الثانية
عدد الأدوار
يصل إلى ٤ أدوار بحد أقصى ١٦ متر
التركيب
مناسب للتركيب الداخلي أو الخارجي
المقاييس العالمية
المواصفات والمقاييس السعودية (سابر)
المقاييس الأوروبية EN 81-41
الكهرباء
240V / 1-phase / 60Hz
RAL 7016
RAL 7040
RAL 7035
RAL 9010
RAL Colours
الألوان
زجاج شفاف
زجاج مظلل
زجاج مثلج
الزجاج
الملف التعريفي للمصعد
الملف التعريفي للمصعد
مصعد تي ار دي ١٠٠ المنزلي
ان كان للكفاءة عنوان، فمصعد تي ار دي ١٠٠ يجسد هذا المعنى على أرض الواقع.
يحتوي مصعد تي ار دي ١٠٠ على منصة مفتوحة الجوانب مع رؤية بانورامية، ويقودها نظام مسمار لولبي بسيط ومحكم.
يتم تركيب المصعد داخل برج خاص للحركة العامودية، لذلك فأنه يمكن تركيبه في مساحات صغيرة و بدون الحاجة لأعمال انشائية، ويتناسب المصعد مع الاستخدام الداخلي والخارجي كذلك.
01.
تعمل مصاعد تي ار دي بنظام المسمار اللولبي، حيث يقود محرك صامولة عبر المسار الحلزوني للمسمار والذي يمتد من الأرض إلى السقف. تتصل منصة المصعد بالصامولة والمحرك مما يؤدي إلى صعودها ونزولها.
02.
يضمن جهاز التزييت (lubrication) الأوتوماتيكي سلاسة عمل نظام الحركة من خلال المحافظ ة على تزييت المسمار وتأهليه بانتظام.
03.
يحتوي برج المصعد على نظام الحركة بالكامل دون الحاجة إلى غرفة خارجية للمحرك أو غيره من المكونات.
نظام الحركة
01.
تعمل مصاعد تي ار دي بنظام المسمار اللولبي، حيث يقود محرك صامولة عبر المسار الحلزوني للمسمار والذي يمتد من الأرض إلى السقف. تتصل منصة المصعد بالصامولة والمحرك مما يؤدي إلى صعودها ونزولها.
02.
يضمن جهاز التزييت (lubrication) الأوتوماتيكي سلاسة عمل نظام الحركة من خلال المحافظة على تزييت المسمار وتأهليه بانتظام.
03.
يحتوي برج المصعد على نظام الحركة بالكامل دون الحاجة إلى غرفة خارجية للمحرك أو غيره من المكونات.
